03開關測試
SZKG-III型高壓開關機械特性測試儀_短路接地線網
產品簡介
特點；（1） 適應任何電壓等級的各種高壓斷路器的機械動特性測試。（2） 可電動操作和手動操作。（3） 可實測行程和自定義行程。(4) 可內觸發和外觸發。（5） 有空接點功能
訂購熱線：021-54358329
產品介紹

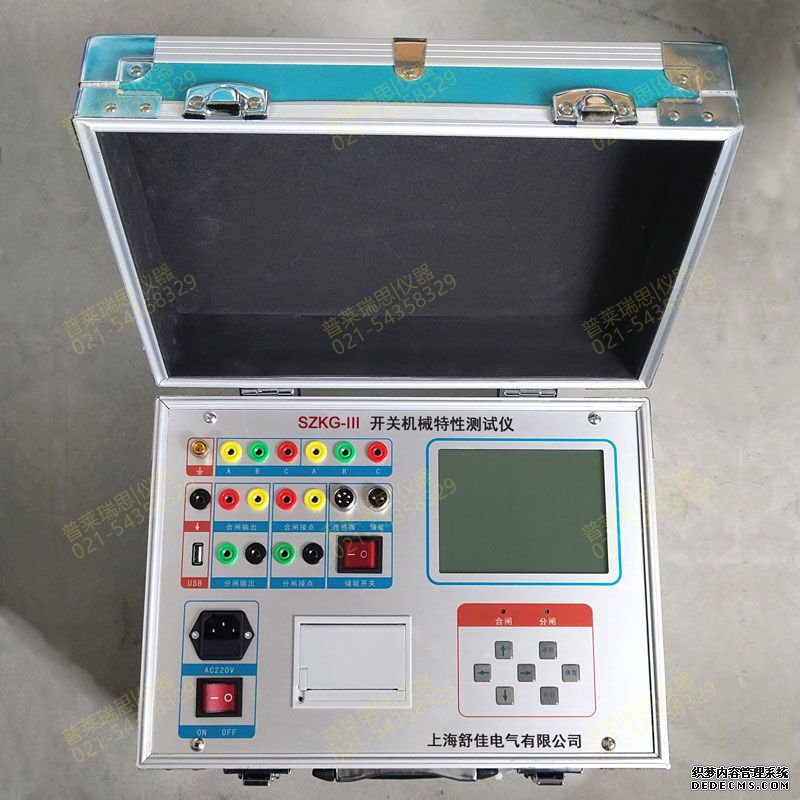

SZKG-III開關機械特性測試儀
一.概述
SZKG-III型高壓開關機械特性測試儀，是我廠依據最新的《高壓交流斷路器》GB1984-2003為設計藍本，參照中華人民共和國電力行業標準《高電壓測試設備通用技術條件》第3部分，DL/T846.3-2004高壓開關綜合測試儀為設計依據，聽取許多用戶寶貴意見,研制開發的新款測試儀，給用戶留有許多自定義空間,能滿足各種機構斷路器的測試,能夠準確地測量出各種電壓等級的少油、多油、真空、六氟化硫、合-分低跳等高壓斷路器的機械特性參數，為各類斷路器的動態分析提供了各種精確可靠的數據。
二..功能與特點
1.測試功能；
（1） 合.分閘順序 （2）合.分閘時間（最大）
（3） 三相不同期 （4）同相不同期
（5） 固有合.分時間 （6）合.分時間
(7) 脫扣時間 （8） 剛合.分選擇
(9) 彈跳時間 （10）彈跳次數
（11）反彈幅值 （12）行程
（13）開距 （14）超行程
（15）過沖行程 （16）剛合.分速度(選擇范圍)
（17）最大速度 （18）平均速度(選擇范圍)
（19）角度 （20）半徑
（21）金短時間(含彈跳時間) (22) 無流時間(含彈跳時間)
（23）電流波形 (動態) （24）時間范圍行程速度動態波形圖 （25）距離范圍行程速度動態波形圖
（26）合低跳啟動（閥值）電壓
（27）分低跳啟動（閥值）電壓
單位均為: 時間ms 速度 m/s 距離 mm
2.特點；
（1） 適應任何電壓等級的各種高壓斷路器的機械動特性測試。
（2） 可電動操作和手動操作。
（3） 可實測行程和自定義行程。
(4) 可內觸發和外觸發。
（5） 有空接點功能，操作更方便。
（6） 可單合、單分、合-分、分-合、重合、重分、合低跳、分低跳等操作。
（7） 接線方便，操作簡單，只需一次合.分操作便可得到合.分閘全部數據，可打印所有數據及運動曲線圖。
（8）采用漢字提示以人機對話的方式操作。
（9）抗干擾性強，體積小，重量輕，美觀大方。
（10）機內有時鐘電路，可顯示當前時間，有斷電保存功能，能自動保存設置數據。
（11）有操作識別功能，斷路器動作后能自動切斷操作電源，可靠地保護斷路器設備。
（11）儀器內置直流電源,可設置范圍:30-270V/10A 自動控制，自動補嘗，無電壓跌落。
（12）能動態地分析出斷路器任意“時間范圍”， “距離范圍” ，“角度范圍” 和“百分比范圍”內的時間.行程.速度之間的關系。
三．技術指標
環境組別：屬GB6587.1-1986《電子測量儀器環境試驗總綱》中的Ш組儀器。
工作電源：AC220V ±10% 頻率：50Hz ±5%
環境溫度：-10°C~40°C 相對濕度：＜85%
介電強度：電源進線對機殼能承受1.5KV/1分鐘的耐壓測試。絕緣電阻：＜2MΩ
時間測試：1~500ms 分辯率：0.01ms 精度＜0.1%
速度測試：20m /s 分辯率：0.01m/s 精度±1%
行程測試：選傳感器 分辯率：0.01mm 精度±1%
